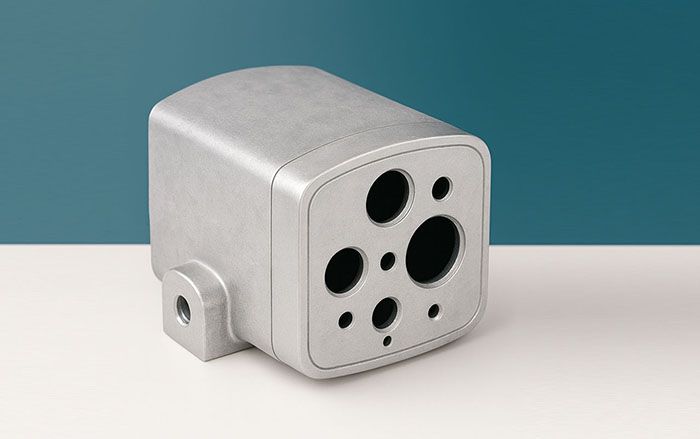

智能家居攝像頭ADC12壓鑄鋁合金外殼因強度高（抗拉強度約220MPa）、散熱好（導熱系數100W/(m·K)），成為中高端機型的主流選擇。但從設計到量產，需解決壁厚不均、結構剛性不足、出模困難、精密度不足等核心問題。本文圍繞壁厚設計、加強筋布局、出模優化、CNC精加工必要性四大關鍵環節，提供實操設計方法與生產要點，助力項目落地。
一、壁厚設計：平衡強度、散熱與壓鑄可行性
壁厚是鋁合金外殼設計的基礎，直接影響壓鑄填充、結構強度與散熱效率，需避免“過薄填充不足”“過厚縮孔”兩大痛點。
設計要點
- 常規范圍：ADC12壓鑄件推薦壁厚2-4mm（攝像頭外殼常用2.5-3mm）。過薄（＜1.5mm）易導致金屬液流動不暢，出現冷隔、缺料；過厚（＞5mm）則因凝固收縮不均產生縮孔、氣孔，影響結構強度（用戶反饋中“塑料件高溫變形”痛點，需通過合理壁厚保證散熱，鋁合金壁厚越小散熱面積越大，利于芯片散熱）。
- 差異化設計：受力部位（鏡頭安裝座、螺絲柱）局部加厚至3-4mm（如鏡頭孔周圍需承載鏡頭重量，壁厚3.5mm為宜）；非受力區域（外殼邊緣）減薄至2mm，兼顧輕量化與成本（在典型結構下，2mm壁厚比3mm可實現約15%減重及8%原材料成本優化，具體需結合產品尺寸核算）。
常見問題與解決方案
- 問題：壁厚不均導致冷卻收縮變形（如攝像頭前蓋翹曲，影響鏡頭裝配，用戶反饋“安裝錯位”多源于此）。
- 方案：采用“漸變過渡”設計，壁厚變化≤1:3（如3mm過渡到2mm，過渡段長度≥3mm）；突變處設工藝槽（寬度5mm、深度0.5mm）分散應力，可有效降低變形量（具體需結合產品結構測試）。
二、加強筋布局：提升剛性，避免斷裂風險
ADC12鋁合金抗拉強度約220MPa（塑膠ABS約40MPa），但結構單薄仍易在跌落時斷裂。加強筋設計需兼顧剛性與壓鑄可行性。
設計要點
- 尺寸規范：厚度≤壁厚的2/3（如3mm壁厚對應筋條1.5-2mm），高度≤5倍壁厚（≤15mm），避免過厚導致“熱節”（局部凝固慢產生氣孔）。用戶反饋“戶外使用斷裂”多因筋條交叉處縮孔，需特別注意交叉設計。
- 布局原則：沿受力方向（如安裝支架處）設縱向筋；平面區域（背面）設網格筋（間距20-30mm），提升抗變形能力；根部做圓角過渡（R0.5-1mm），避免應力集中（圓角設計可顯著降低跌落斷裂風險）。
常見問題與解決方案
- 問題：加強筋十字交叉處壁厚疊加（如達4mm），壓鑄后內部縮孔，1.5米跌落測試易斷裂。
- 方案：交叉處開工藝孔（直徑3-5mm）或錯位交叉（筋條錯開0.5mm），減少局部壁厚；頂部做0.5mm拔模斜角，便于脫模。
三、出模優化：保障生產效率，降低模具損耗
壓鑄模具成本高（單腔模具約9-14萬元），出模設計不合理會導致脫模困難、零件拉傷，直接影響量產良率。
設計要點
- 斜度與粗糙度：外壁斜度1-2°，內壁2-3°（深腔如鏡頭孔取3°），確保順利脫出；表面粗糙度Ra1.6-3.2μm（比塑膠殼略高，避免拉傷）。生產反饋顯示，外壁1.5°斜度比1°可顯著降低脫模力，延長模具壽命。
- 圓角與倒扣：所有轉角做R0.5-1mm圓角（尖角模具壽命僅8萬模次，圓角可達12萬模次）；卡扣結構優先用螺絲固定替代抽芯（抽芯會增加模具成本15-25%），非必要不設計倒扣。
常見問題與解決方案
- 問題：內壁無斜度導致脫模變形（側面內凹區域拉傷，良率顯著下降）。
- 方案：內壁強制加2°斜度；鏡頭孔等需垂直面留0.3mm CNC余量，壓鑄后銑平保證垂直度（合理工藝可將裝配良率提升至99%以上）。
四、CNC精加工：關鍵尺寸的精度保障
ADC12壓鑄公差±0.3mm，無法滿足攝像頭核心精度要求（鏡頭孔同軸度±0.05mm、平面度≤0.1mm），需通過CNC彌補。
設計要點
- 需加工區域：鏡頭孔（公差±0.05mm）、螺絲柱孔（±0.1mm）、定位面（平面度≤0.1mm），預留0.3-0.5mm加工余量（去除表面氧化層和皮下氣孔）。合理預留加工余量可顯著提升關鍵尺寸合格率。
- 成本控制：非配合區域（外表面、裝飾槽）直接壓鑄（CNC加工費占單殼成本5-12%，10萬件批量下約1.8元/件，全加工會使成本增加40%）。
常見問題與解決方案
- 問題：壓鑄變形（平面度超差0.2mm）導致CNC后仍不合格。
- 方案：采用“反變形設計”（模具預變形0.1-0.2mm抵消收縮），可有效降低變形量（具體需測試驗證）；CNC用“三點定位”夾具，優先加工基準面（安裝面），再定位加工其他尺寸。
總結：設計需“結構-工藝-場景”三位一體
智能家居攝像頭ADC12鋁合金外殼設計，需以“壁厚2-4mm（匹配3-5m/s壓射速度）、加強筋按壁厚2/3設計（交叉處開3-5mm工藝孔）、出模斜度1-3°、關鍵尺寸CNC精加工”為核心原則，平衡強度、生產可行性與用戶需求（如戶外抗摔、高溫散熱）。雖壓鑄工藝比塑膠復雜，但通過合理設計，可實現“軍工級耐候”性能，支撐中高端機型定位。
